هیدروسیکلون
- بازدید: 3092

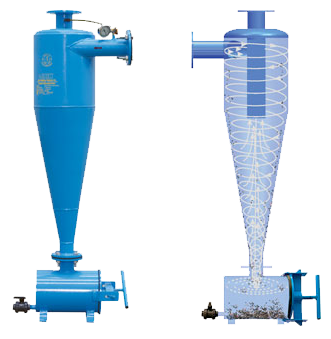

هیدروسیکلون (Hydrocyclone)
هیدروسیکلون با بهره گیری از انرژی دینامیکی، جداسازی ذرات جامد از مایع را انجام می دهد. ظرفیت جداسازی به قطر و جرم حجمی ذرات، جرم حجمی و گرانروی مایع بستگی دارد. حرکت چرخشی مایع در هیدروسیکلون باعث اعمال نیروی جانب مرکز بر سیال و ذرات می شود. به این ترتیب ذرات جامد با جرم حجمی بیشتر و قطر بزرگتر از مایع جدا می گردند.
دامنه طراحی و کاربرد هیدروسیکلون ها وسیع می باشد. برحسب شرایط می توان هیدروسیکلون را به صورت موازی و یا سری با یکدیگر قرار داد تا جداسازی مطلوب صورت پذیرد. ویژگی هیدروسیکلون های مناسب برای حذف ذرات شن و ماسه از آب در جدول زیر مشخص شده است. بدیهی است برای موارد خاص باید اطلاعات کامل برای طراحی ارائه گردد.
کاربرد هیدروسیکلون
- حذف ذرات شن و ماسه از آب چاه و رودخانه
- جداسازی ذرات جامد از جریان آب برگشتی کارخانه ها
- جداسازی مواد معلق در مایع برای خط تولید واحدهای صنعتی
مزایای استفاده از هیدروسیکلون
- افت فشار ناچیز
- بهره برداری آسان و راحت
- عدم نیاز به انرژی الکتریکی
| اندازه لوله ها بر حسب اینچ |
ابعاد هیدروسیکلون برحسب سانتی متر |
ظرفیت | مدل | |||||
| خروجی | ورودی | H | h | d | L | D | m3/h | |
| 2 | 2 | 195 | 90 | 5 | 45 | 20 | 10 | 20-HC |
| 3 | 1/2 2 | 200 | 90 | 7/5 | 50 | 30 | 20 | 30-HC |
| 4 | 3 | 235 | 90 | 15 | 60 | 45 | 40 | 45-HC |
| 5 | 4 | 250 | 100 | 20 | 75 | 60 | 70 | 60-HC |
| 6 | 5 | 275 | 100 | 25 | 100 | 75 | 115 | 75-HC |
| 8 | 6 | 280 | 100 | 30 | 100 | 100 | 170 | 100-HC |
