سیستم تصفیه فاضلاب به روش رآکتور ناپیوسته متوالی ((SBR) sequencing batch reactor)

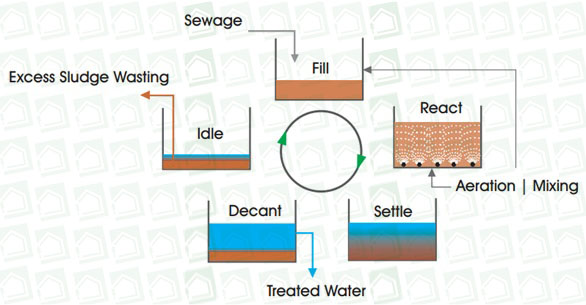

 مراحل اصلی تصفیه فاضلاب با فرایند راکتور Sequencing Batch Reactor

سیستم تصفیه فاضلاب به روش رآکتور ناپیوسته متوالی در گذشته جهت تصفیه فاضلاب و پساب جوامع کوچک مورد استفاده قرار می گرفت، اما مزایای تصفیه فاضلاب به روش SBR در حذف انواع مواد مغذی باعث شده که امروزه برای تصفیه خانه های بزرگ (تا حجم حدود ۲۰۰۰۰ متر مکعب در شبانه روز) مورد استفاده قرار گیرد. سيستم SBR را مي‏توان نوعي روش لجن فعال دانست كه در آن راكتور از فاضلاب پر شده و سپس به تدريج در طي يك سيكل زماني فاضلاب و مواد ته نشين شده تخليه مي‏گردد؛ در واقع در هر سيستم SBR عمل تصفيه، ته نشيني مواد جامد مايع مخلوط و تخليه مايع روئي در همان مخزن انجام مي‏‏گيرد. بنابراين به حوض ته نشيني نهائي و پمپ برگشت لجن فعال نيازي ندارد.

کاربرد سیستم تصفیه فاضلاب SBR

* هزینه پایین ساخت، نصب و راه اندازی تصفیه خانه

* هزینه پایین نگهداری و تعمیرات تصفیه خانه نسبت به سایر روش های لجن فعال

* قابلیت حذف نیتروژن و فسفر

* پایین بودن فضای اشغالی تصفیه خانه فاضلاب به علت حذف واحدهای ته نشینی

محاسن سیستم تصفیه فاضلاب SBR

- متعادل‌سازی،‌ زلال‌سازی اولیه، تصفیه بیولوژیکی و زلال‌سازی ثانویه همگی می‌توانند در یک راکتور واحد بدست آیند.

- انعطاف در عملکرد و کنترل

- حداقل جاگیری

- کاهش هزینه سرانه با حذف واحدهای زلال‌‌ساز و تجهیزات دیگر.

مراحل تصفیه سیستم تصفیه فاضلاب SBR

بطور كلي سيستم فرآيند SBR شامل پنج مرحله اصلي مي باشد كه در متن زير به تشريح مراحل خواهيم پرداخت:

الف: پر شدن فاضلاب

هدف از اين مرحله، افزودن سوبستر فاضلاب خام به راكتور مي باشد. با انجام اين مرحله سطح فاضلاب در راكتور كه در انتهاي دوره بهره برداي كاهش يافته و به 25 درصد ظرفيت راكتور رسيده، به يكباره به 100 درصد افزايش مي يابد. چنانكه اين فرآيند در راكتور به صورت زماني كنترل گردد در اين صورت پر شدن راكتور چيزي حدود 25 درصد از سيكل زماني كامل بهره برداري از راكتور شامل خواهد شد.

ب: واكنش

هدف از اين مرحله تكميل واكنشهايي است كه با پر شدن راكتور فاضلاب آغاز گرديده است. معمولاً مرحله واكنش 35 درصد از سيكل زماني كامل بهره برداري از راكتور را شامل ميگردد.

ج: رسوب و ته نشيني

در اين مرحله جداسازي مواد جامد صورت مي گيرد تا بدين طريق فاضلاب تصفيه شده زلال شده، تخليه گردد. فرآيند ته نشيني در اين سيستم به علت ساكن بودن مواد بهتر از سيستم جريان پيوسته مي‏باشد.

د: تخليه فاضلاب خروجي

در حال حاضر مكانيزم هاي مختلف جهت انجام فرآيند خروج فاضلاب وجود دارد كه از آن جمله ميتوان سرريزهاي قابل تنظيم و شناور را نام برد. زمان انجام اين مرحله بين 5 تا 30 درصد از كل سيكل بهره‏ برداري مي باشد.

هـ: مرحله سكون

در اين مرحله شرايط لازم براي راكتور جهت تكميل سيكل پر شدن راكتور آماده مي گردد.

فرایند تصفیه فاضلاب با راکتور ناپیوسته متوالی (SBR) چیست؟

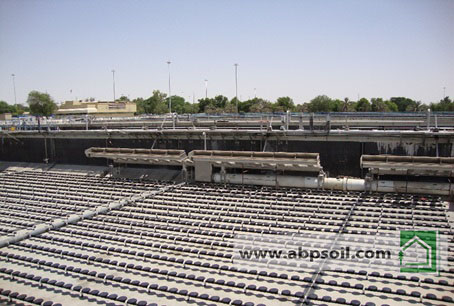

 فرایند تصفیه فاضلاب با راکتور ناپیوسته متوالی (Sequencing Batch Reactor)

سیستم تصفیه فاضلاب به روش رآکتور ناپیوسته متوالی (Sequencing Batch Reactor) در گذشته جهت تصفیه فاضلاب و پساب جوامع کوچک مورد استفاده قرار می گرفت، اما مزایای تصفیه فاضلاب به روش SBR در حذف انواع مواد مغذی باعث شده که امروزه برای تصفیه خانه های بزرگ (تا حجم حدود ۲۰۰۰۰ متر مکعب در شبانه روز) مورد استفاده قرار گیرد. سيستم SBR را مي‏توان نوعي روش لجن فعال دانست كه در آن راكتور از فاضلاب پر شده و سپس به تدريج در طي يك سيكل زماني فاضلاب و مواد ته نشين شده تخليه مي‏گردد؛ در واقع در هر سيستم SBR عمل تصفيه، ته نشيني مواد جامد مايع مخلوط و تخليه مايع روئي در همان مخزن انجام مي‏‏گيرد. بنابراين به حوض ته نشيني نهائي و پمپ برگشت لجن فعال نيازي ندارد.

شماتیک فرایند تصفیه فاضلاب با استفاده از راکتور ناپیوسته متوالی در شکل زیر ارائه شده است.

 عملکرد راکتور ناپیوسته متوالی در تصفیه فاضلاب

جریان فاضلاب ورودی پس از عبور از غربال ها و حذف شن ها و ذرات درشت، وارد راکتور جریان ناپیوسته متوالی می شود. فاضلاب وارد راکتور ناپیوسته متوالی نیمه پر محتوی بیوماس می شود. بیوماس در طی چرخه های پیش از شروع تصفیه با شرایط فاضلاب تطبیق می یابد. پس از اینکه راکتور کاملا پر شد، مشابه با سیستم لجن فعال متعارف بدون جریان های ورودی و خروجی پیوسته عمل می کند. مراحل هوادهی و اختلاط پس از اتمام واکنشهای بیولوژیکی قطع می شود و بیوماس ته نشین شده و سوپرناتانت تخلیه می شود. بیوماس اضافی در هر مرحله ای از تصفیه فاضلاب از سیستم تصفبه جدا می شود. جدا کردن پیوسته بیوماس اضافی از سیستم موجب ثابت نگه داشتن نسبت جرمی سابستریت جریان ورودی به بیوماس در چرخه های تصفیه می شود. سیستم های جریان متوالی از طریق تنظیم شدت جریان پیوسته لجن فعال برگشتی می توانند نسبت سابستریت ورودی به بیوماس را ثابت نگه دارند. پس از انجام تصفیه در راکتور ناپیوسته متوالی، فاضلاب درون راکتور ممکن است وارد مخزن متعادل سازی شود تا پیش از ورود به سایر مراحل تصفیه تکمیلی مانند گند زدایی و ضدعفونی بتوان شدت جریان آن را کنترل نمود.

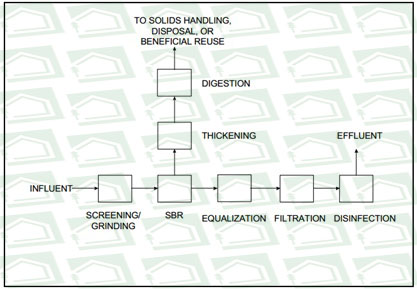

همانطور که در شکل نشان داده شده است، سیستم نگهداری جامدات شامل واحد تغلیظ و هاضم هوازی است. با استفاده از راکتور ناپیوسته متوالی نیازی به پمپ های لجن فعال برگشتی و پمپ های لجن اولیه موجود در سیستم لجن فعال متعارف، نمی باشد. در سیستم های تصفیه با راکتور ناپیوسته متوالی تنها یک مقدار مشخص لجن موجود است.

کاربردهای راکتور ناپیوسته متوالی (SBR)

  • - تصفیه فاضلاب در مناطقی با محدودیت زمین، قوانین سخت گیرانه محیط زیستی و شدت جریان های پایین فاضلاب
  • - تصفیه فاضلاب در شدت جریان های 5 میلیون گالن در روز یا کمتر
  • - تصفیه فاضلاب در سایت هایی با محدوده گسترده ای از شدت جریان ورودی و بار آلی بالا که به حداقل اپراتور نیاز دارند.
  • - کاربرد در تجهیزاتی که نیازمند نیتریفیکاسیون، دی نیتریفیکاسیون و حذف فسفر هستند.
  • - تصفیه فاضلاب پارک ها و مجتمع های مسکونی
  • - تصفیه فاضلاب کمپ ها و سایت های ساختمانی و کارگری
  • - تصفیه فاضلاب مدارس و مراکز آموزشی در حومه شهرها و روستاها
  • - تصفیه فاضلاب هتل ها و مجتمع های مسافری
  • - تصفیه فاضلاب صنایع داروسازی، آبمیوه سازی، لبنیات، کاغذ و نیشکر و زائدات شیمیایی

 مزایای سیستم تصفیه فاضلاب SBR

  • - هزینه پایین ساخت، نصب و راه اندازی تصفیه خانه
  • - هزینه پایین نگهداری و تعمیرات تصفیه خانه نسبت به سایر روش های لجن فعال
  • - قابلیت حذف نیتروژن و فسفر
  • - پایین بودن فضای اشغالی تصفیه خانه فاضلاب به علت حذف واحدهای ته نشینی
  • - متعادل‌سازی،‌ زلال‌سازی اولیه، تصفیه بیولوژیکی و زلال‌سازی ثانویه همگی در یک راکتور واحد
  • - کاهش هزینه سرانه با حذف واحدهای زلال‌‌ساز و تجهیزات دیگر
  • - انعطاف در عملکرد و کنترل
  • - حداقل جاگیری

مراحل اصلی در تصفیه فاضلاب با فرایند SBR

بطور كلي سيستم فرآيند SBR شامل پنج مرحله اصلي مي باشد كه در متن زير به تشريح مراحل خواهيم پرداخت. شکل ابتدای صفحه مراحل اصلی در تصفیه فاضلاب با استفاده از راکتور ناپیوسته متوالی را نشان می‌دهد.

الف: پر شدن فاضلاب

هدف از اين مرحله، افزودن سوبستر فاضلاب خام به راكتور مي باشد. با انجام اين مرحله سطح فاضلاب در راكتور كه در انتهاي دوره بهره برداي كاهش يافته و به 25 درصد ظرفيت راكتور رسيده، به يكباره به 100 درصد افزايش مي يابد. چنانكه اين فرآيند در راكتور به صورت زماني كنترل گردد در اين صورت پر شدن راكتور چيزي حدود 25 درصد از سيكل زماني كامل بهره برداري از راكتور شامل خواهد شد.

ب: واكنش

هدف از اين مرحله تكميل واكنش هايي است كه با پر شدن راكتور فاضلاب آغاز گرديده است. معمولاً مرحله واكنش 35 درصد از سيكل زماني كامل بهره برداري از راكتور را شامل مي گردد.

ج: رسوب و ته نشيني

در اين مرحله جداسازي مواد جامد صورت مي گيرد تا بدين طريق فاضلاب تصفيه شده زلال شده، تخليه گردد. فرآيند ته نشيني در اين سيستم به علت ساكن بودن مواد بهتر از سيستم جريان پيوسته مي‏باشد.

د: تخليه فاضلاب خروجي

در حال حاضر مكانيزم هاي مختلف جهت انجام فرآيند خروج فاضلاب وجود دارد كه از آن جمله مي توان سرريزهاي قابل تنظيم و شناور را نام برد. زمان انجام اين مرحله بين 5 تا 30 درصد از كل سيكل بهره‏ برداري مي باشد. برای تخلیه آب در این مرحله از دکانتر استفاده می‌شود.

هـ: مرحله سكون

در اين مرحله شرايط لازم براي راكتور جهت تكميل سيكل پر شدن راكتور آماده مي گردد.

مبانی طراحی فرایند تصفیه فاضلاب با راکتور ناپیوسته متوالی

قدم اول در طراحی هر واحد تصفیه فاضلاب مشخص نمودن ویژگی های فاضلاب ورودی و پارامترهای جریان خروجی مورد نظر می باشد. ویژگی های جریان فاضلاب ورودی شامل شدت جریان، حداکثر شدت جریان ورودی، BOD5، TSS، pH، قلیاییت، دمای فاضلاب، مقدار نیتروژن و مقدار فسفر است.

پارامترهای طراحی برای واحدهای تصفیه فاضلاب با راکتور ناپیوسته متوالی به شرح جدول زیر است:

پارامترهای طراحی متداول برای واحدهای تصفیه فاضلاب با راکتور ناپیوسته متوالی
Design parameters Value
BOD5 loading (F:M) (lb BOD5/lb MLVSS) 0/05 - 0/30
Oxygen required Avg. at 20 C (lb/lb BOD5 applied) 2 - 3
Oxygen required Peak. at 20 C (value x avg. flow) 1/25 - 2
MLSS (mg/L) 1500 - 5000
Detention Time (hr) 16 - 36
Volumetric loading (lb BOD5/d/10^3 cu ft) 5 - 15

مراحل طراحی فرایند تصفیه فاضلاب با راکتور ناپیوسته متوالی به شرح زیر است:

1- مشخص کردن ویژگی های فاضلاب ورودی، تعیین کردن مشخصات جریان خروجی مدنظر و همچنین تعیین فاکتورهای ایمنی مورد نظر

2- انتخاب تعداد تانک های SBR

3- انتخاب زمان واکنش/هوادهی، ته نشینی و تخلیه، و تعیین زمان پر شدن مخزن وکل زمان در هر سیکل از عملیات. تعیین تعداد سیکل ها در هر روز

4- تعیین حجم فاضلاب پر شده در هر سیکل با استفاده از تعداد کل سیکل ها در هر روز

5- انتخاب غلظت MLSS و تعیین نسبت حجم فاضلاب پر شده به حجم کل تانک. تعیین عمق تخلیه. تعیین حجم SBR با استفاده از عمق محاسبه شده.

6- تعیین SRT یا زمان ماند جامدات برای فرایند SBR

7- تعیین مقدار TKN (total Kjeldahl nitrogen) اضافه شده

8- تعیین غلظت بیوماس نیترات زدایی شده و بررسی کفایت زمان هوادهی انتخاب شده در مراحل قبلی برای دستیابی به بازدهی نیتریفیکاسیون

9- تنظیم شرایط طراحی برای دستیابی به بازدهی مورد نیاز

10- تعیین شدت پمپ تخلیه

11- تعیین اکسیژن مورد نیاز و شدت انتقال متوسط

12- تعیین مقدار لجن تولیدی

13- تعیین مقادیر F/M و بار حجمی BOD

14- بررسی قلیاییت

15- تعیین خلاصه ای از پارامترهای طراحی محاسبه شده

پکیج های تصفیه فاضلاب با فرایند SBR

پکیج های تصفیه فاضلاب شامل واحدهای زیر هستند:

1- راکتور

2- سبد فیلتر

3- دمنده

4- پمپ تزریق کلر

5- پمپ لیفت فاضلاب مستغرق

6- پمپ تخلیه مستغرق و توزیع کننده های هوا

کاتالوگ مجموعه ای راکتورهای ناپیوسته متوالی برای تصفیه فاضلاب در جدول زیر ارائه شده است:

کاتالوگ فرایند تصفیه فاضلاب با راکتورهای ناپیوسته متوالی
مدل دبی (m3/day) توان مورد نیاز (kw) ابعاد
Length (m) Width (m) Height (m)
ABPS SBR 100 20 3 4/50 2/4 3
ABPS SBR 200 40 4 6/75 2/4 3
ABPS SBR 300 60 5 7/5 2/4 3
ABPS SBR 400 80 5/5 8/25 2/4 3
ABPS SBR 500 100 7 9 2/4 3
ABPS SBR 750 150 8 10/50 2/4 3
ABPS SBR 1000 200 10 11/25 2/4 3
ABPS SBR 1250 250 12 13/50 2/4 3
ABPS SBR 1500 300 14 13/50 2/4 3



کاتالوگ فرایند تصفیه فاضلاب با راکتورهای ناپیوسته متوالی برای سیستم های استوانه ای
مدل جمعیت معادل دبی (m3/day) ابعاد سیستم های استوانه ای
Diameter (mm) Height (mm) Empty weight (Kg)
SBR 25 25 5 1800 3000 1200
SBR 50 50 10 2300 3000 1500
SBR 100 100 20 2800 3000 2000
SBR 150 150 30 2800 4500 3100
SBR 200 200 40 2800 6000 3300
SBR 300 300 60 2800 7500 3900
SBR 400 400 80 2800 9000 4500
SBR 500 500 100 2800 10500 5100
SBR 600 600 120 2800 12000 5600
SBR 700 700 140 2800 13500 6200
SBR 800 800 160 2800 13500 6200
SBR 1000 1000 200 2800 13500 6200

 راکتور ناپیوسته متوالی استوانه ای برای تصفیه فاضلاب

 کاتالوگ فرایند تصفیه فاضلاب با راکتورهای ناپیوسته متوالی برای سیستم های مکعبی
مدل   جمعیت معادل   دبی (m3/day) ابعاد سیستم های مکعبی
 Width (mm)  Length (mm) Height (mm)
SBR 25  25  1500 2000 2200
SBR 50  50 10  2000 2500 2300
SBR 100  100 20  2000 4000 2300
SBR 150  150 30  2000 5000 2300
SBR 200  200 40  2200 6000 2300
SBR 300  300 60  2200 8000 2700
SBR 400  400 80  2200 9000 2700
SBR 500  500 100  2200 10000 2700
SBR 600  600 120  2200 10500 2700
SBR 700  700 140  2200 11000 2700
SBR 800  800 160  2200 11500 2700
SBR 1000 1000 200  2200 11700 2700

 راکتور ناپیوسته متوالی مکعبی برای تصفیه فاضلاب

دکانتر

در مراحل تصفیه فاضلاب با فناوری SBR آب تصفیه شده در مرحله تخلیه توسط دستگاه دکانتر تخلیه می شود. تخلیه آب از قسمت ابتدایی توسط لوله مشبک انجام می شود و در قسمت انتهای لوله Tشکل مفصل استیل بلبرینگی با قطر بالا در نظر گرفته شده است که این مفصل کاملا آببند است. حرکت بالا و پایین دکانتر توسط دستگاه وینچ انجام می شود که مجهز به سیستم الکترونیکی تشخیص موقعیت می باشد که دستگاه را قادر به انجام عملیات به صورت اتوماتیک می سازد.


کارکرد دکانتر:

با فشار دادن دکمه استارت یا دریافت فرمان از اتاق کنترل دکانتر به سمت پایین حرکت می کند تا زمانیکه دستگاه شناور گشته و در این لحظه سنسور شناور و دستور توقف را به وینچ ارسال می کند و اولین مرحله تخلیه آغاز می شود. این وضعیت ادامه می یابد تا سطح آب پایین رفته و سنسور آزاد و دکانتور یک مرحله دیگر پایین تر رود. به این صورت دکانتر آب را از سطح به سمت پایین تخلیه می کند که عملکرد تخلیه به این صورت باعث می شود که ذرات فرصت بیشتری جهت ته نشین شدن داشته باشند و آب خروجی زلال تر شود. هنگامی که دکانتر به سطح حداقل آب برسد، مرحله دکانت و تخلیه تمام شده و دکانتر به سمت وضعیت پارک برمی گردد تا آماده گرفتن دستور برای مرحله بعدی تخلیه شود.
